全自動高速裱紙機

 東莞市道滘佳倫機械廠

DONG GUAN SHI DAO JIAO LUN MACHINERY

實名網址:http //:www .chinajialun.cn        郵箱：taiwanjialun88@163com

公司（工廠）地址：東莞市道滘鎮小河虎尾州工業區箱編：523181

TEL：0769-88387171-2-3 FAX：0769-88387170

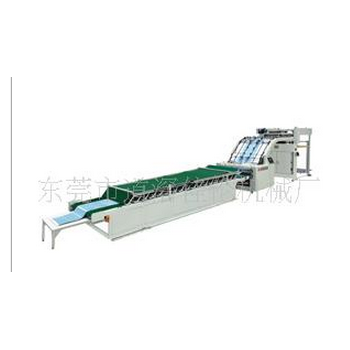

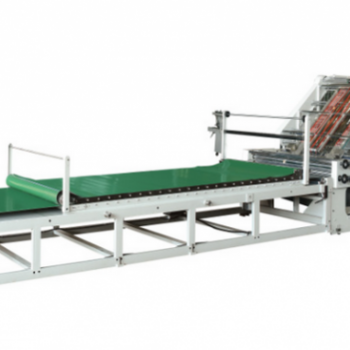

高速全自動裱紙機

相關簡介技術參數與機器配置

一、產品名稱：高速全自動裱紙機

二、規格：JN-1450

三、相關簡介、技術參數：

1.簡介：   JN-1450高速全自動裱紙采用面紙、底紙自動進給系統，適用于彩印卡紙與瓦楞紙的                   高速自動裱貼，該機分兩大主件，a裱合  b壓床

裱合裝置，由A、面紙給紙部B、面紙輸送部Ｃ、面紙側拉部（側規）Ｄ、底紙給紙部   Ｅ、底紙涂膠壓合部Ｆ、前規部Ｇ、電控部等組成

(一)、裱合部  Ａ、面紙給紙部——飛達頭

1．面紙采用吸嘴式吸紙與吹風分離送紙方式；

2．采用高速飛達頭運行，沖擊震動小，送紙平穩可靠、準確；

３．采用多吸嘴與加大換風孔，吸紙與分離穩定。

４．采用備用堆紙臺，可在不停機狀態下堆放好下一堆面紙，沿導軌推入紙臺，定位準確，提高效率及安全性。

Ｂ、面紙輸送部：

1．采用兩條較寬皮帶與壓輪加壓，輸紙平穩、壓輪壓力調節方便。

2．面紙采用印刷機輸紙方式一樣，疊壓輸紙，大大地降低了面紙輸送的沖擊與震動，提高其穩定性 與效率。

3．不論紙張長度變化，走紙間距始終穩定。

C、面紙側拉部面紙?jiān)谘b紙時稍歪斜其運行到輸紙亦如此，紙到位后可側拉，使其側位始終處于恒位，*保*貼合精度（若裝紙正常輸紙準確，可不用側拉）。

D、底紙給紙部

1、底紙采用大功率扭矩馬達與變頻器，加上編碼器（長度檢測裝置）控制皮帶運行及長度。

2、大功率強力吸風泵吸附瓦楞紙與皮帶同步運行，加裝雙層過濾網，過濾紙屑，確保吸風泵運行安全與工作環境減少塵埃，吸風大小可調，送紙準確可靠。

3、采用加厚耐磨擦的打孔皮帶，皮帶經久耐用。

4、采用獨立的皮帶調緊裝置，確保皮帶張力一致，給紙準確。

E、底紙涂膠壓合部

1.主機停止時，涂膠輥采用獨力馬達，低速帶動上膠輥及膠水調節定量輥轉動，節省電力，主機運行時，主機帶動上膠輥與其它輥同步，但膠水調節定量輥，始終保持低速，確保不飛膠水。

2.上面兩組輥，均有過載保護裝置，防止意外損壞。各種輥都進行平衡校正，確保運行平穩，低嗓音。

3.采用進口軸承，機器運行更可靠持久，平穩。

4.采用進口電機、力矩大、穩定，主電機采用6極電機，確保運行穩定高速。

5.抽膠泵、抽水泵采用自吸泵，方便可靠。

6.清洗輥采用膠輥與下紙輥反向運行，確保清洗方便。

7.輥與輥間隙采用鏈條雙輥同步調節，節省時間。

F、前規部，前規部采用獨特裝置，采用面紙擋紙塊（擋紙塊彈力可獨力調），當?shù)准埻磕z后配合輥間隙沖撞擋紙塊與面紙疊合，面紙超前，穩定可靠，免維修，不用更換，避免了鏈條式推規裝置的磨損引起的前規誤差加大。

G、電控部

1、采用觸摸屏與PLC控制，提高穩定性與耐用性。

2、采用變頻器調速。

3、各工作狀態一目了然，故障自動報警與自動停機。

4、空張、雙張自動報警檢測。

(二)、壓床部

１、采用輸送帶，皮帶耐磨性能好：

２、采用導軌結構，壓輸機架可沿導軌方向移動，給操作及維護帶來很大方便。

３、采用變頻調速控制方式，操作方便，

４、轉動手輪可移動上壓輸帶以適應大小不同的紙板；

５、收紙臺收縮自如，方便實用，

６、采用乍自動調壓，壓力均勻；
